盛龍華銷售的純鐵磁性材料的基本特性
|
| 發布時間：2018-11-6 12:30:16 來源：盛龍華純鐵 瀏覽次數：9109 |
盛龍華銷售的純鐵磁性材料的基本特性：
1、磁性材料的磁化曲線
磁性材料是由鐵磁性物質或亞鐵磁性物質組成的，在外加磁場H 作用下，必有相應的磁化強度M 或磁感應強度B，它們隨磁場強度H 的變化曲線稱為磁化曲線（M～H或B～H曲線）。磁化曲線一般來說是非線性的，具有2個特點：磁飽和現象及磁滯現象。即當磁場強度H足夠大時，磁化強度M達到一個確定的飽和值Ms，繼續增大H，Ms保持不變；以及當材料的M值達到飽和后，外磁場H降低為零時，M并不恢復為零，而是沿MsMr曲線變化。材料的工作狀態相當于M～H曲線或B～H曲線上的某一點，該點常稱為工作點。
2．軟磁材料的常用磁性能參數
飽和磁感應強度Bs：其大小取決于材料的成分，它所對應的物理狀態是材料內部的磁化矢量整齊排列。
剩余磁感應強度Br：是磁滯回線上的特征參數，H回到0時的B值。
矩形比：Br∕Bs
矯頑力Hc：是表示材料磁化難易程度的量，取決于材料的成分及缺陷（雜質、應力等）。
磁導率μ：是磁滯回線上任何點所對應的B與H的比值，與器件工作狀態密切相關。
初始磁導率μi、最大磁導率μm、微分磁導率μd、振幅磁導率μa、有效磁導率μe、脈沖磁導率μp。
居里溫度Tc：鐵磁物質的磁化強度隨溫度升高而下降，達到某一溫度時，自發磁化消失，轉變?yōu)轫槾判裕撆R界溫度為居里溫度。它確定了磁性器件工作的上限溫度。
損耗P：磁滯損耗Ph及渦流損耗Pe P = Ph + Pe = af + bf2+ c Pe ∝ f2 t2 / ，ρ 降低，降低磁滯損耗Ph的方法是降低矯頑力Hc；降低渦流損耗Pe 的方法是減薄磁性材料的厚度t 及提高材料的電阻率ρ。在自由靜止空氣中磁芯的損耗與磁芯的溫升關系為：總功率耗散（mW）/表面積（cm2）
3．軟磁材料的磁性參數與器件的電氣參數之間的轉換
在設計軟磁器件時，首先要根據電路的要求確定器件的電壓～電流特性。器件的電壓～電流特性與磁芯的幾何形狀及磁化狀態密切相關。設計者必須熟悉材料的磁化過程并掌握材料的磁性參數與器件電氣參數的轉換關系。設計軟磁器件通常包括三個步驟：正確選用磁性材料；合理確定磁芯的幾何形狀及尺寸；根據磁性參數要求，模擬磁芯的工作狀態得到相應的電氣參數。
|

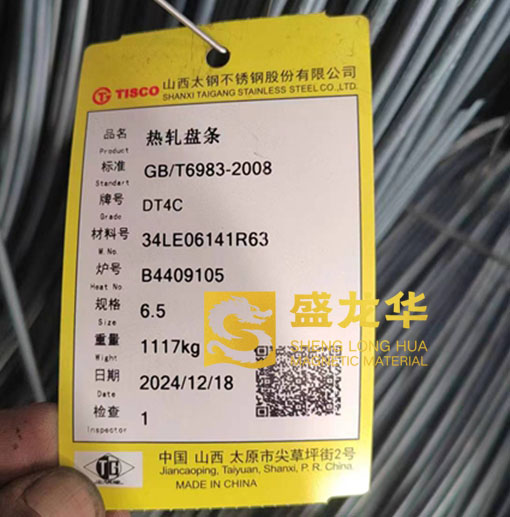

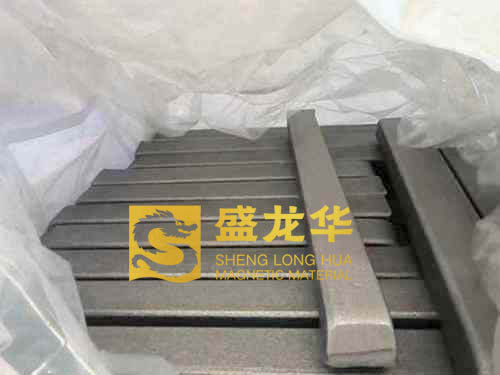

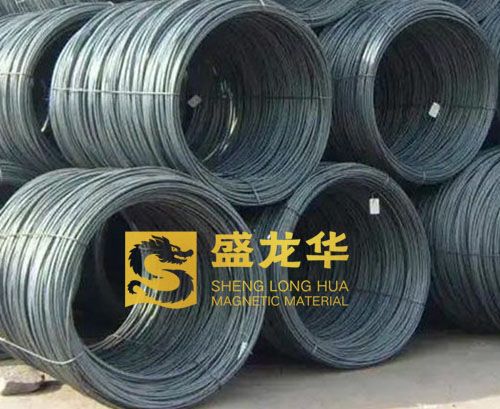

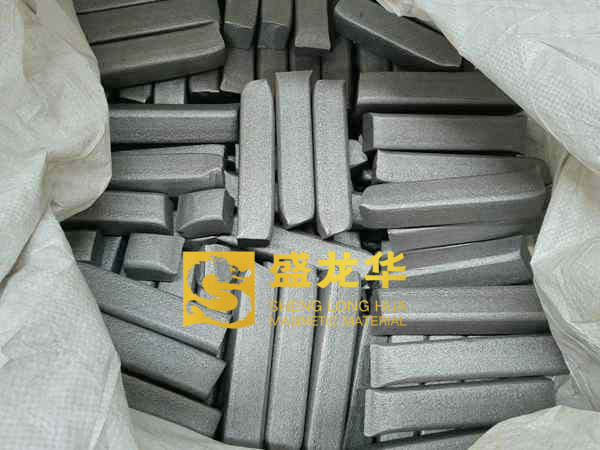

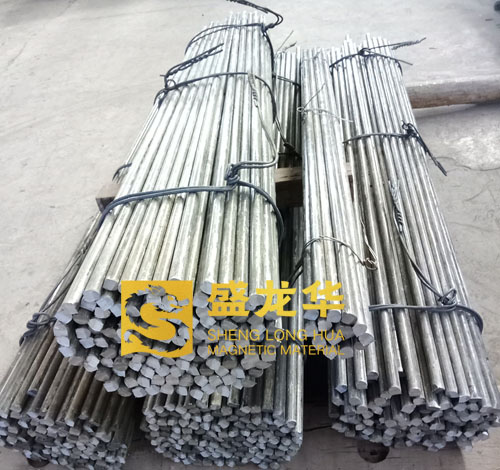

 純鐵產品推薦 |
|
|
|
